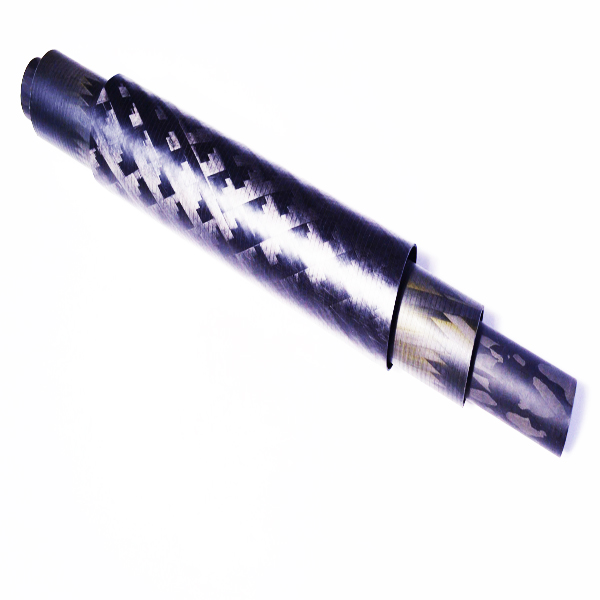

碳纖維纏繞管:輕量化的實現精密制造,得益于碳纖維纏繞工藝的精確控制,讓碳纖維管在航空航天、高端工業與運動器械領域替代金屬成為首選。
碳纖維纏繞管憑借其極致的強度重量比和可設計性,已成為高端裝備升級的核心材料。與傳統金屬管相比,它在保持同等強度時重量減輕50%以上,同時具備抗腐蝕、抗疲勞等特性,在極端環境中性能表現卓越。其空心結構進一步優化了輕量化與剛度的平衡,成為機器人臂、無人機骨架、高端自行車架等應用的理想選擇。
一、纏繞工藝:碳纖維管應用于精密制造的核心
碳纖維纏繞管的性能優勢源于其獨特的成型工藝。通過精準控制纖維排布方向與張力大小,可實現力學性能的“定向強化”:
1)螺旋纏繞:芯模勻速旋轉,繞絲頭沿軸向間歇移動,形成交叉網狀結構,顯著提升管件的多向抗壓與抗扭性能,適用于承受復雜應力的機械臂部件;
2)環向纏繞:纖維以85°–90°角度緊密纏繞,芯模每轉一周繞絲頭移動一個紗寬,使得管材擁有超高的環向強度,用于高壓容器或火箭殼體;
3)縱向纏繞:繞絲頭固定平面旋轉,芯模慢速自轉,實現軸向纖維的連續鋪層,適用于需高縱向剛度的衛星支架。
碳纖維纏繞管的工藝參數決定最終性能:研究表明,當擠膠間隙為0.1–0.12mm、膠液溫度(40±2)℃、纖維張力(10±2)N時,管件孔隙率最低,綜合性能最優。
碳纖維纏繞管的主要工藝參數包括纏繞速度、纖維張力、纏繞角度、樹脂類型、固化溫度和固化時間。這些參數顯著影響最終復合管的機械性能和結構完整性。

二、碳纖維纏繞管的性能優勢分析:為何越來越多的能取代金屬?

1)核心特性

**輕量化巔峰:密度僅1.6g/cm3(約為鋼的1/4),拉伸強度卻達3000MPa以上,使設備能耗降低20%–30%;

**零熱變形:熱膨脹系數接近零,在-50℃–120℃環境中尺寸穩定性遠超金屬,適用于光學平臺與衛星結構;

**X射線穿透性:對醫療CT掃描儀、安檢設備無干擾,替代金屬成為檢測臺板首選材料。

2)環境適應性

 **抗腐蝕壽命長:環氧樹脂基體抵抗酸、堿、鹽侵蝕,海洋平臺部件壽命提升3倍以上;

- **減震降噪:樹脂基體吸收振動能量,釣魚竿、網球拍等運動器材手感提升顯著。



三、應用場景:從航空到民用的應用

 1)高端工業領域

 **航空航天:衛星燃料艙支架(壁厚0.5mm–2mm)、無人機機臂,減重40%同時保證剛性;

 **精密設備:電路板印刷機傳動軸(垂直度±0.2mm),利用抗靜電性與尺寸穩定性提升印刷精度。



2)民生與運動器械

**體育器材**:高爾夫球桿、自行車架采用T700單向纖維纏繞,實現輕量化與回彈力平衡;

**醫療與能源**CT掃描床板、風力發電機葉片,結合X射線穿透性與抗疲勞特性。

五、如何選擇碳纖維纏繞管的一些粗略的選型建議:

需求場景

推薦材質

工藝重點

性能優先級

航天結構件

高模量碳纖維

環向+縱向復合纏繞

剛度>重量

運動器械桿體

T700 UD單向纖維

螺旋纏繞(±45°

抗扭力>輕量化

醫療設備部件

T300 3K編織纖維

薄壁精密纏繞

X射線穿透性

工業機械臂

T800+增韌樹脂

縱向纏繞+局部補強

抗疲勞>成本

碳纖維纏繞管的價值不僅是“輕”——它通過可定制的纖維鋪層設計,在微觀層面重構材料性能,為高端裝備突破重量與強度瓶頸提供基礎。隨著碳纖維纏繞工藝自動化程度提升(如張力實時反饋系統),其成本正以年均8%速度下降,應用邊界持續擴展。

作為碳纖維管生產廠家,本著20年的復合材料行業經驗,可以為您的項目定制解決方案:我們提供厚度0.5mm–50mm、長度≤5.8m的管材,支持T300T800級纖維定制。聯系工程師團隊,探討方案與工藝適配建議,可隨時聯系技術支持13968211586。
