碳纖維打磨全攻略：讓你的碳纖維部件重?zé)ㄐ律?span>

碳纖維復(fù)合材料憑借出色的強(qiáng)度重量比和高顏值，在汽車、航空等領(lǐng)域備受青睞。不過(guò)，其制造、修復(fù)或表面處理時(shí)往往需要打磨。很多人會(huì)問(wèn)“碳纖維能打磨嗎”，答案是肯定的，但需掌握專業(yè)方法，下面就為大家詳細(xì)介紹。

一、為什么要打磨碳纖維？

打磨并非直接作用于碳纖維，而是針對(duì)周圍的樹(shù)脂基體（如環(huán)氧樹(shù)脂、聚酯樹(shù)脂等）或透明涂層，主要有以下幾大原因：

1. 表面準(zhǔn)備：為噴漆、涂透明涂層或貼貼紙打基礎(chǔ)，增強(qiáng)附著力，保證表面處理耐用且高質(zhì)量。

2. 缺陷去除：消除輕微表面瑕疵、劃痕或樹(shù)脂滴落，打造平滑無(wú)瑕的表面。

3. 修復(fù)過(guò)渡：在復(fù)合材料修復(fù)中，讓修復(fù)區(qū)域與原有結(jié)構(gòu)無(wú)縫融合，同時(shí)為新層疊做準(zhǔn)備。

4. 美觀需求：若需要啞光表面或特定紋理，精細(xì)打磨就能實(shí)現(xiàn)理想效果。

二、打磨工具與砂紙選擇

選對(duì)工具和砂紙是避免損壞、保證效果的關(guān)鍵：

- 砂紙類型：優(yōu)先選碳化硅砂紙，尤其是濕磨時(shí)，它鋒利又耐用；鋁礦砂也可用，但易鈍化。

- 砂紙粒度：需按“粗→中→細(xì)”逐步過(guò)渡，不能跳級(jí)，否則易留難除的深劃痕。

  - 粗磨（大量去料或成形）：220-320目，適合重修或去除多余樹(shù)脂。

  - 中磨（表面準(zhǔn)備或過(guò)渡）：400-600目，滿足一般表面處理需求。

  - 細(xì)磨（透明涂層或拋光前）：800、1000、1500、2000+目，讓表面愈發(fā)光滑。

- 打磨工具：平面用打磨塊保證壓力均勻；大面積可借助帶吸塵設(shè)備的圓形打磨機(jī)（干磨時(shí)）；復(fù)雜形狀或關(guān)鍵區(qū)域手工打磨更易控制，且要避免壓力過(guò)大，防止產(chǎn)熱損壞樹(shù)脂。

- 濕磨優(yōu)勢(shì)：盡量選擇濕磨，用水加幾滴洗潔精做潤(rùn)滑劑，能減少粉塵、保持磨料清潔、避免樹(shù)脂燒焦，還能讓表面更平滑。

三、安全防護(hù)不可少

打磨碳纖維會(huì)產(chǎn)生含微小碳纖維和樹(shù)脂顆粒的粉塵，危害健康，必須做好防護(hù)：

1. 呼吸保護(hù)：至少戴N95或P100口罩，長(zhǎng)期或大量打磨建議用帶空氣凈化裝置的呼吸器（PAPR）。

2. 眼部保護(hù)：佩戴安全眼鏡或護(hù)目鏡，防止粉塵入眼。

3. 皮膚保護(hù)：穿長(zhǎng)袖衣物，戴丁腈手套，避免樹(shù)脂粉塵刺激皮膚，預(yù)防皮炎。

4. 環(huán)境與清理：在通風(fēng)良好且配備局部排氣或灰塵提取系統(tǒng)的環(huán)境工作；清理用HEPA過(guò)濾吸塵器，別用壓縮空氣散播粉塵；廢料要按當(dāng)?shù)胤ㄒ?guī)妥善處理。

四、打磨的核心流程

碳纖維打磨需遵循“粗磨→精磨→拋光”的多階段漸進(jìn)式工藝：

1. 粗磨階段：用80-180目碳化鎢砂輪/砂紙，配合角磨機(jī)或砂帶機(jī)去除樹(shù)脂凸起與毛刺，工具與表面保持15°-30°夾角，防止纖維分層。

2. 水磨處理：用240目水磨砂紙加噴淋裝置，水流速度控制在0.5-1L/min，降塵又能提高表面附著力。

3. 精磨優(yōu)化：按800→1200→1500目順序打磨，用杯型砂輪時(shí)轉(zhuǎn)速≤3000rpm，接觸壓力＜5N/cm2。

4. 鏡面拋光：涂抹W3.5-W1粒度的金剛石研磨膏，用羊毛輪做圓周運(yùn)動(dòng)拋光，表面溫度控制在60℃以下。

五、關(guān)鍵技術(shù)要點(diǎn)與避坑指南

（一）關(guān)鍵技術(shù)要點(diǎn)

1. 分層控制：每層磨削量不超過(guò)0.1mm，保留0.3-0.5mm加工余量。

2. 溫度管理：可用內(nèi)置冷卻液砂輪，將磨削區(qū)溫度降至80℃以下，避免樹(shù)脂熱解。

3. 缺陷處理：針孔等缺陷用雙組分環(huán)氧樹(shù)脂填補(bǔ)，固化后二次打磨。

4. 樹(shù)脂適配：不同樹(shù)脂（如環(huán)氧樹(shù)脂、聚酯樹(shù)脂）硬度和打磨特性不同，環(huán)氧樹(shù)脂更硬耐熱，打磨技術(shù)需相應(yīng)調(diào)整。

（二）避免常見(jiàn)錯(cuò)誤

1. 別過(guò)早用過(guò)粗砂紙，除非需大量去料，否則易留深劃痕。

2. 施壓要均勻輕微，避免表面凹陷或高低不平。

3. 換砂紙粒度時(shí)，按交叉方向打磨，便于發(fā)現(xiàn)并去除之前的粗劃痕。

4. 每次換砂紙都要徹底清潔表面，防止殘留粗粒造成新劃痕。

5. 打磨中要在良好光線下定期檢查，及時(shí)發(fā)現(xiàn)瑕疵或殘留劃痕。

六、打磨后保護(hù)與結(jié)構(gòu)影響

1. 結(jié)構(gòu)影響：過(guò)度打磨會(huì)去除過(guò)多樹(shù)脂，暴露碳纖維，導(dǎo)致纖維磨損、吸濕或形成應(yīng)力集中點(diǎn)，降低部件機(jī)械性能；若損傷碳纖維本身，會(huì)大幅削弱強(qiáng)度和剛性，甚至引發(fā)提前失效。此外，打磨掉保護(hù)層又不重新涂層，碳纖維易受紫外線降解，縮短使用壽命。

2. 打磨后保護(hù)：打磨后，尤其是修復(fù)或美觀處理后，必須涂新的透明涂層或涂料，既能恢復(fù)紫外線保護(hù)、密封表面，又能維持部件原始設(shè)計(jì)完整性和使用壽命。

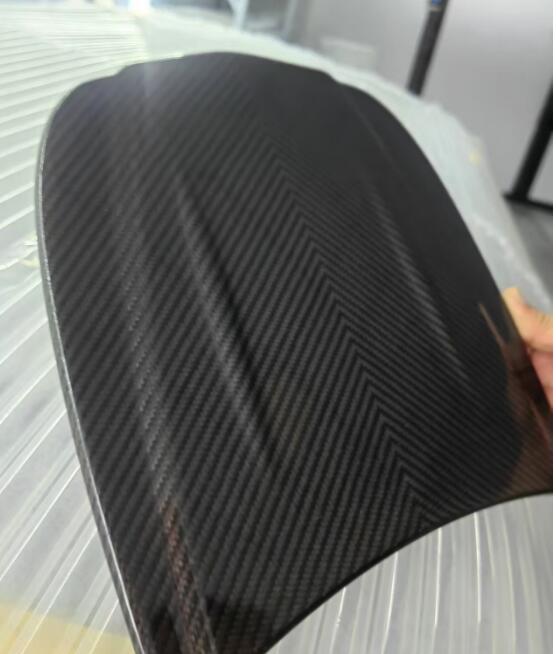

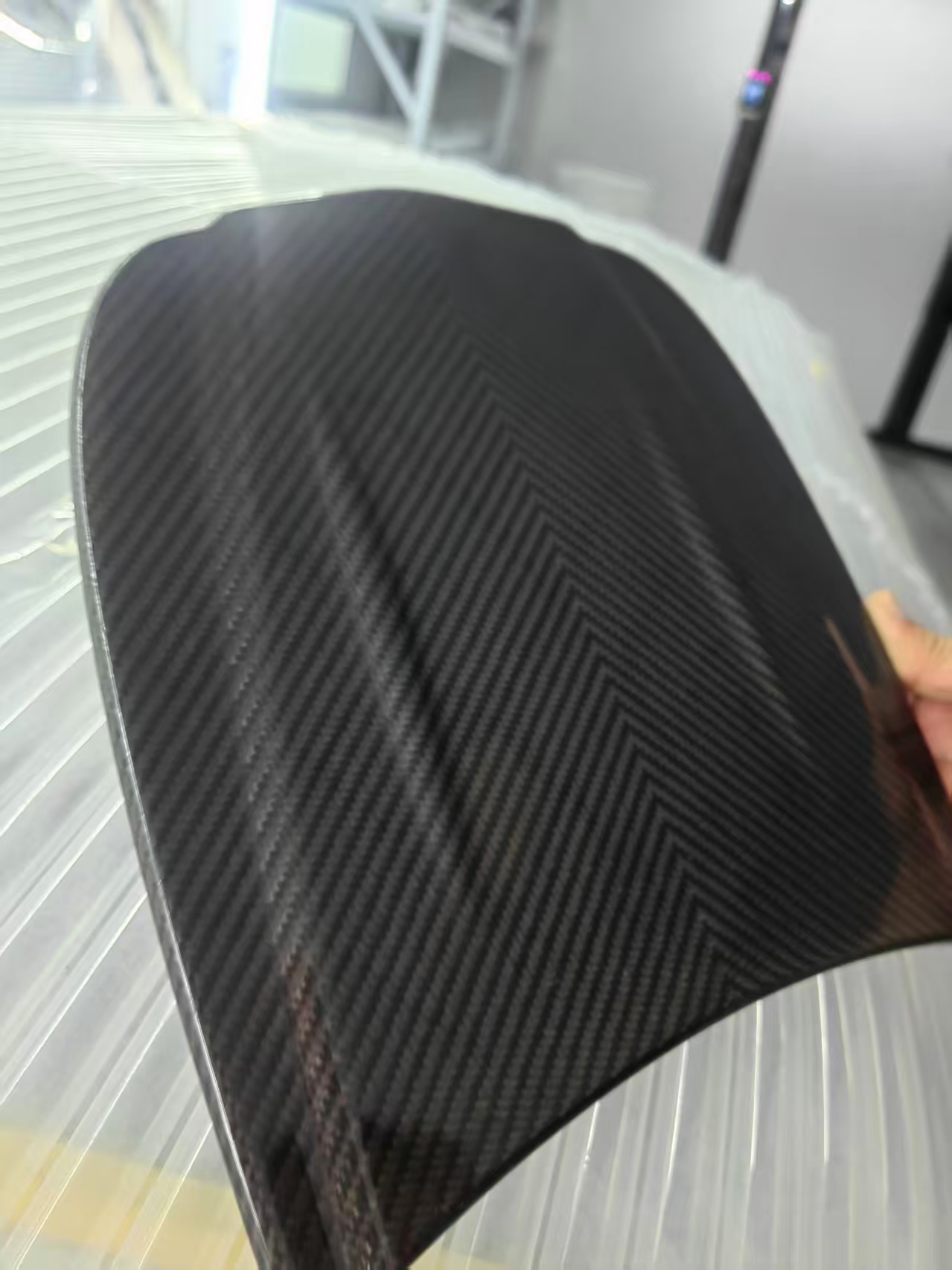

當(dāng)你的碳纖維部件表面涂層老化，無(wú)需更換或用乙烯基、油漆遮蓋，按照上述方法去除舊涂層、重新打磨并涂透明涂層，就能讓它重拾往日光彩！
