在多年的碳纖維產品研發生產中會碰到一系列的問題，例如復合材料等碳纖維產品制造有其自身的痛點。這里將介紹一種智能中空成型方式，一種是將碳/環氧樹脂預浸料鋪入陰模的緊密模具半徑和拐角中。手動操作員和自動敷設設備很難物理接觸這些區域。此外，發粘的預浸料往往會粘附到先前放置在相鄰壁上的材料上。結果是在拐角處橋接，因?yàn)轭A(yù)浸料坯在狹小的空間中沒有緊緊地壓在下面的層上。然后，角部鋪層在熱壓罐固化過程中難以壓實，從而導致碳纖維產品的拐角處或者R角處有空隙。


現開發出一公模產品扭轉了這一局面，可以直接鋪層到陰模的剛性陽模反面上，然后將其裝入陰模中。將層壓板應用到陽模上，繞過了與陰模的緊密半徑和拐角處直接鋪層相關的物理接近和粘性相關問題。該技術可用于創建內部心軸、空心部件的氣囊或任何涉及銳角或拐角的不規則凸形鋪層工具形狀。

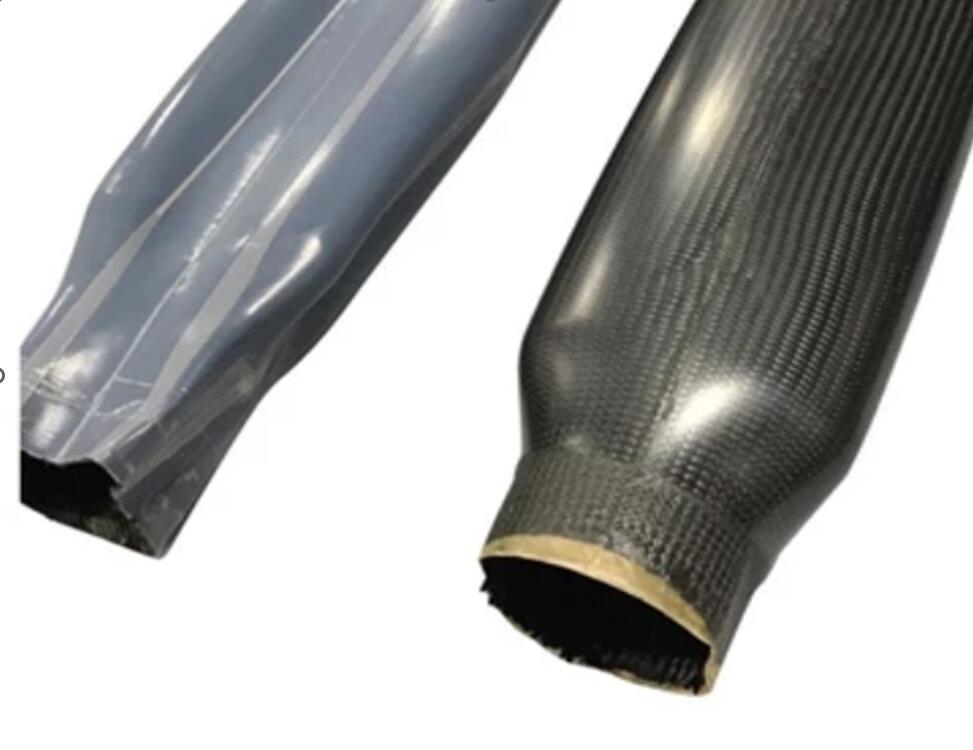

這種公模產品一種由環氧熱固性形狀記憶聚合物制成的陽型工具，其在室溫下的行為類似于航空航天級剛性環氧樹脂，但當加熱到高于其激活溫度時，就會變成柔韌但堅韌的彈性體。這時采用真空輔助樹脂傳遞模塑 (VARTM) 將 SMP 樹脂注入專有的彈性織物預成型件中形成。然后，利用真空袋在“成型模具”中施加真空力，將它們成型為零件形狀，該“成型模具”構造為目標零件的內模線 (IML)。將此裝袋至成型模具中，加熱至 94°C 或以上，然后施加真空，并將疊層冷卻至室溫。此時，已準確地改造為 IML 零件形狀。

然后將碳纖維等復合材料層放置在現已剛性的陽型公模上，并放入陰模中，陰模根據零件的外模線 (OML) 制造。這里可以使用液體或半永久性脫模劑，或有機硅涂層。將 公模產品上的部件鋪層裝入 OML 模具中，抽真空并對組件進行熱壓罐或烤箱固化。在固化過程中，公模產品從剛性狀態轉變?yōu)閺椥誀顟B(tài)，并將固結壓力均勻地轉移到整個部件上，從而將層壓板固結在固化模具上?！?nbsp;

該部件僅在 52°C 下使用真空進行灌注。灌注完成后，模具溫度升高，使智能胎膜從剛性狀態轉變?yōu)閺椥誀顟B(tài)，胎膜內部壓力增加至 45 psi（可施加高達 90 psi），以排出任何多余的樹脂并產生靜水力以壓實空隙。然后，在固化過程中將烘箱溫度升至 124°C，持續 4 小時。將固化部件和公模產品脫模，然后在 177°C 下進行后固化。注意要在仍然有彈性的情況下脫模。結果顯示碳纖維等復合材料產品沒有表現出可見的孔隙率，并且計算出的碳纖維纖維體積為 57%。

使用這種技術，可以實現良好的 IML 控制，這對于某些零件來說至關重要。心軸可以直接用干織物進行過度編織或長絲纏繞，然后灌注?；蛘?，該墊板可以與預浸料和手工鋪層或自動鋪帶工藝一起使用?！?br />
該項技術比金屬模具更具成本效益且資本密集度更低，消除了多件式模具的復雜性。鋪疊速度更快，它顯然能夠模仿更多碳纖維復雜的零件形狀。優培德團隊在復合材料行業多年，對復雜結構一次成型具有很多的實戰經驗，如果一些細節處理不好，將會導致碳纖維外觀產品缺陷，碳纖維性能產品不能滿足技術要求等，因此生產工藝過程中的這些技術性問題對碳纖維產品質量至關重要，有技術性或者工藝性問題歡迎致電技術總工電話13968211586
