14、碳纖維產(chǎn)品缺陷解析：從成因到解決方案

碳纖維復(fù)合材料（CFRP）憑借高比強(qiáng)度、輕量化及耐腐蝕等特性，廣泛應(yīng)用于航空航天、新能源汽車等領(lǐng)域。然而，其制造和使用過程中的碳纖維產(chǎn)品缺陷問題直接影響產(chǎn)品性能和安全性。本文將介紹碳纖維產(chǎn)品的核心缺陷類型、形成機(jī)理及控制技術(shù)，為行業(yè)提供解決方案。

一、原材料與制造工藝缺陷

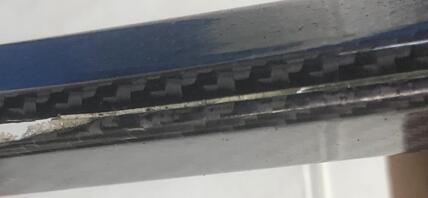

1. 分層（Delamination）

   -成因：層間應(yīng)力集中導(dǎo)致脫粘或開裂，主要由基體與纖維熱膨脹系數(shù)不匹配、含膠量過低、固化工藝不合理（如加壓過早或溫度失控）引起。

   -危害：降低壓縮強(qiáng)度和剛度，分層擴(kuò)展可導(dǎo)致結(jié)構(gòu)斷裂。航空領(lǐng)域60%的零件報(bào)廢源于此缺陷。

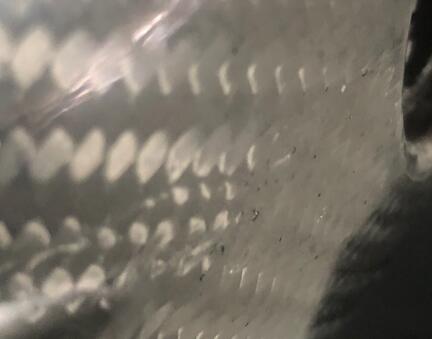

2. 孔隙（Porosity）

   - 特征：孔隙率＜1.5%時(shí)呈球形，＞1.5%時(shí)呈柱形（平行于纖維軸向）。

   - 影響：孔隙率每增加1%，層間剪切強(qiáng)度下降7%，彎曲模量降低5%。主要源于樹脂流動(dòng)不充分或揮發(fā)物殘留。

3. 纖維褶皺與R區(qū)缺陷

   - 在L/C型梁等復(fù)雜結(jié)構(gòu)彎曲區(qū)域（R區(qū)），因纖維滑移受限形成面外褶皺。研究表明：C型結(jié)構(gòu)比L型更易褶皺（壓縮量＞18.9%時(shí)必現(xiàn)）。

   - 褶皺顯著降低疲勞壽命，波紋度高的材料疲勞敏感度提升30%以上。

二、加工過程引發(fā)的缺陷

1. 鉆孔毛刺與撕裂

   - 鉆削時(shí)軸向力超過臨界值導(dǎo)致出口側(cè)碳纖維撕裂，纖維切削角直接影響缺陷類型：

     - **0°~90°**：崩邊（纖維剪切斷裂）

     - **90°~180°**：毛刺（纖維彎曲未斷裂）。

2. 分層與孔壁損傷

   - 傳統(tǒng)鉆削中，軸向力集中使出口側(cè)分層風(fēng)險(xiǎn)激增。例如硬質(zhì)合金鉆頭加工CFRP時(shí)，分層厚度可達(dá)0.5mm以上。

3. 表面不平整與內(nèi)部孔洞

   - 模壓成型中，若原絲存在中心大孔洞或預(yù)氧化不充分，會形成內(nèi)部裂紋；輥筒光潔度不足還會導(dǎo)致表面劃傷。

三、缺陷控制技術(shù)

1. 加工工藝創(chuàng)新

   - 旋轉(zhuǎn)超聲加工：采用電鍍金剛石刀具+變參數(shù)工藝（如出口側(cè)加鋁板支撐），分層厚度減少60%。

   - 激光切割技術(shù)：非接觸式加工實(shí)現(xiàn)微米級精度（±0.05mm），熱影響區(qū)＜0.2mm，邊緣崩裂率＜0.3%。

2. 結(jié)構(gòu)設(shè)計(jì)與材料優(yōu)化

   - R區(qū)增加鋪層滑移裕度，控制固化壓縮量＜15%（L型）或＜10%（C型）。

   - 碳纖維含量控制在14%~18.75%，避免團(tuán)聚導(dǎo)致的性能拐點(diǎn)。

3. 界面增強(qiáng)技術(shù)

   - 表面處理碳纖維或添加納米改性樹脂，提升纖維/基體界面結(jié)合力，減少濕熱環(huán)境下的強(qiáng)度損失。

碳纖維產(chǎn)品的缺陷控制是保證其高端應(yīng)用的核心。從原材料進(jìn)料控制、過程工藝參數(shù)優(yōu)化（如溫度曲線），到加工、超聲鉆削等先進(jìn)技術(shù)，都需要多年的實(shí)戰(zhàn)經(jīng)驗(yàn)形成的白皮書而主導(dǎo)出整個(gè)從設(shè)計(jì)到生產(chǎn)的流程控制。

歡迎來電垂詢13968211586  www.henjd.com.cn
